CMA tec presenta la nuova
rettifica di sfere per valvole serie

Diamante - grinding machine

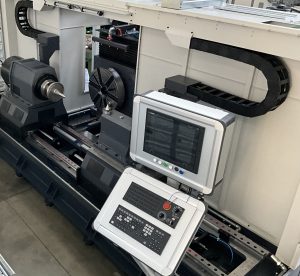

Le macchine per rettifica di sfere per valvole della serie DIAMANTE sono state progettate per la lavorazione di sfere con la tenuta metallo su metallo e rivestite in materiale duro oppure in CBN.

La tazza portautensili di rettifica può montare sia pietre in abrasivo che pastiglie diamantate ed è stata studiata per lavorare con la stessa tazza la più ampia gamma di sfere possibili.

Tutti i modelli sono equipaggiati con CNC SIEMENS 840 D e sono dotati di tastatore RENISHAW per l’operazione di centratura tazza/sfera più rapida.
La versione più grande può arrivare a lavorare sfere di ø2400 mm.

Il nostro obiettivo è realizzare soluzioni tecnologiche al servizio delle imprese per ottimizzare i loro processi produttivi ed il loro prodotto.
Stabiliamo relazioni solide con i nostri partner progettando e realizzando le loro idee con un supporto estremamente personalizzato e cucito su misura cercando di offrire soluzioni tecniche vantaggiose.

Le nostre macchine sono personalizzate in considerazione delle richieste del Cliente, il che è possibile grazie alle capacità e all’esperienza del nostro Ufficio Tecnico.
Siamo inoltre in grado di realizzare internamente il 100% delle parti meccaniche presso il nostro reparto di macchine utensili.
L’assemblaggio completo della DIAMANTE viene eseguito nella nostra officina, poi un team di tecnici specializzati si occupa dell’installazione presso il Cliente finale.

Il corso è tenuto da un nostro tecnico elettronico ed ha l’obbiettivo di istruire il cliente sul corretto utilizzo della macchina.
Durante questo corso si eseguono anche prove di lavorazione su pezzi campione.

Caratteristiche Tecniche

Mandrini

il mandrino di trascinamento della sfera è stato progettato per avere la massima precisione sulla
lavorazione (rotondità 0,01 mm) e motorizzato con motore tipo Torque da 70 kW, nella versione DIAMANTE 64", per garantire massima coppia a bassi giri.
Le versioni DIAMANTE 24" e 40" sono equipaggiate con motore brushless SIEMENS.
Il mandrino è dotato di un sistema di presa universale pensato per garantire la lavorabilità di tutte le tipologie di sfere.
Il mandrino porta tazza è montato su un asse inclinato e controllato (corsa ± 5 mm) per permettere un ottimale centratura tazza/sfera.

Tazza di rettifica

la tazza portautensili di rettifica è stata studiata per lavorare, con lo stesso portautensile, la più
ampia gamma di valvole. L’utensile è montato su un supporto regolabile.

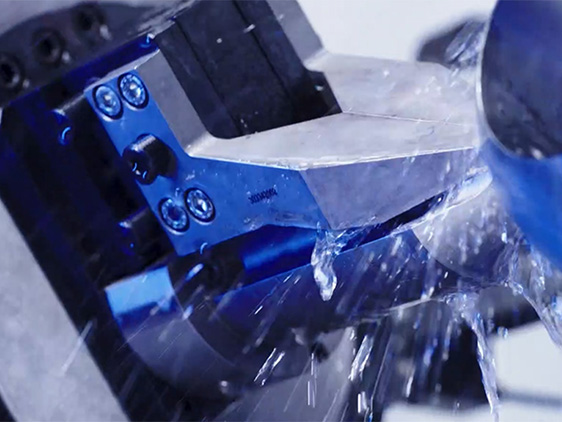

La tazza può essere equipaggiata con pastiglie diamantate oppure con pietre di abrasivo. È stata progettata con una struttura estremamente rigida che durante la lavorazione, permette di ottenere rugosità minori di Ra 0,2 mm.

Contropunta

progettata per garantire massima rigidità e precisione durante la lavorazione è dotata di un sistema idraulico di compensazione, controllato da CNC.
Diamante - grinding machine



PARAMETRI 24″ 40″ 64″
CORSA Z-X-X1 mm 350x400x5 800x1500x5 800x2200x3
RANGE DI LAVORAZIONE mm Ø320/Ø950 Ø600/Ø1500 Ø700/Ø2400
MANDRINO
TAGLIA mm Ø400 Ø600 Ø600
CAPACITÀ DI CARICO kg 1500 10000 20000
VELOCITÀ MAX rpm 200 200 80
TAZZA DI RETTIFICA
VELOCITÀ MAX rpm 200/3000 150/1500 50/500
TAGLIA MANDRINO SIZE ASA-11 ASA-15 ASA-15
TAGLIA MOTORE kW 22,5 50 70
ASSI
VELOCITÀ IN RAPIDO (Z-X-X1 m/min 8 8 3
VELOCITÀ DI AVANZAMENTO mm/min 0,5/1000 0,2/500 0,2/500
PRECISIONE DI POSIZIONAMENTO mm +/- 0,007 +/- 0,007 +/- 0,007
REPERIBILITÀ DI AVANZAMENTO mm +/- 0,004 +/- 0,004 +/- 0,004
ALTRI
POTENZA INSTALLATA kVA 70 90 190
CAPACITÀ VASCA REFRIGERANTE L 600 1500 3000
DIMENSIONI m2 12 35 45
MASSA kg 14000 50000 75000
